WEICON CBC - Компанія АЛС-промислова хімія WEICON (Вайкон)

Компанія "АЛ.С."

UA | RU

Перейти до контакту

Головне меню:

WEICON CBC

ru > МЕТАЛЛОПОЛИМЕРЫ

WEICON CBC (Plastic Metal)

Металлополимер для установки машин, генерирующих большие динамические силы.

______________

WEICON CBC – это специальный эпоксидный компаунд для изготовления монолитного фундамента и крепежных подкладок для точной и надежной установки машин, генерирующих большие динамические силы, например: для дизельных генераторов, судовых машин, промышленных газовых турбин мощностью до 55 МВт и т.д. Он служит заменой для износившихся соединительных деталей и стальных платформ и обеспечивает прямой контакт с фундаментными плитами.

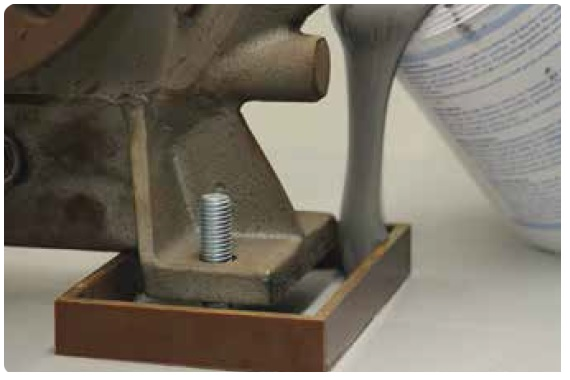

WEICON CBC прост и удобен в применении: путем заливки материала он заполняет пространство между металлическими плитами, либо металлической плитой и бетонной основой. Материал обеспечивает 100%-е заполнение пространства благодаря своей низкой вязкости. Минимальная усадка материала в 0,02% дает точное прилегание к опорным поверхностям устройства, а также высокую адгезию к таким поверхностям, как:металл, чугун, бетон - и надежно соединяет их между собой.

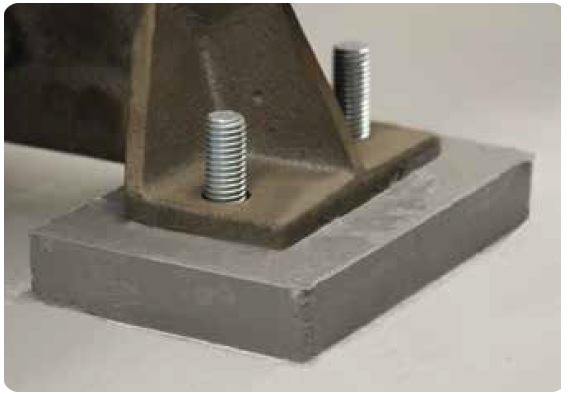

После отверждения WEICON СВС имеет высокую прочность на сжатие, стойкость к деформации, ползучести и старению.

Состав металлополимера отличается большой стойкостью к динамическим нагрузкам, химической стойкостью, стойкостью к действию масел, а также способен выдерживать высокие температуры. Хорошо заглушает колебания и ограничивает распространение материальных звуков.

Преимущества Характеристики (свойства) Рекомендации по применению

Преимущества CBC по сравнению со стальными и резиновыми фундаментными подкладками

Сталь не поглощает вибрацию и создает шум. Помимо этого сталь быстрее подлежит износу.

Применение резины предусматривает индивидуальный расчет количества материала и его толщину.

Снизить время простоя оборудования;

Сократить затраты на запасные части;

Упростить техническое обслуживание;

Высокая механическая прочность;

Не поддается коррозии;

Отсутствие усадки, расширения или деформации.

Хорошая текучесть, самовыравнивающийся.
Долгая жизнеспособность (30 минут).
Затвердевание почти без усадки.
Высокая статическая упругость.
Высокая устойчивость к старению.
Устойчивость к химикатам и вибрации.

заливка станков, генераторов и двигателей;
ремонт посадочных мест подшипников, подверженных вибрацией;
изготовление фундаментных подкладок;
двигатели;
различные установки для палуб;
мачты;
антенны;
кроны;
грузоподъемники;
стабилизаторы;
подкрановые рельсы;
вентиль-переключатели;

Типові фізичні характеристики
Металополімер в рідкому стані
Наповнювач		епоксидна смола, наповнена алюмінієм
Стан		шпаклівка
Консистенція		Рідкотекуча
Колір		Сірий
Температура обробки		+15°C +40°C
Температура компонентів		>3 °C above dew point
відносна вологість повітря		< 85 %
Співвідношення компонентів суміші за вагою		100:21
Співвідношення компонентів суміші за об'єму		100:33
Життєздатність суміші при +20 ° С (200 грам) хвилин		45
Щільність суміші г/см³		1,6 g/cm³
Витрата Товщина шару 1,0 мм		1,6 кг/м²
В'язкість суміші мПа-с		~32.000 mPa·s
Максимальна товщина шару за один робочий процес (мм)		30 мм
Час роботи (при 20 °C, партія 500 г)		45 хв
Час затвердіння в годиннику	Нанесення додаткового шару (при 35 % міцності)	через 8 год
	Може піддаватися механічній обробці• Робоча міцність (при 80 % міцності)	через 12 год.
	Фінальна міцність (100 % міцності)	24
Механічні характеристики після затвердіння
Метод випробувань: Після затвердіння 24 год при кімнатній температурі + 4 год при 60 °C.	Міцність на розтяг (DIN EN ISO 527-2)	58 мПа
	Відносне подовження при розриві (DIN EN ISO 527-2)	2,3 %.
	Е-модуль (розтяг, DIN EN ISO 527-2)	3.800–4.700 МПа
	Міцність на стиск (DIN EN ISO 604)	80 мПа
	Міцність на вигин (DIN EN ISO 178)	80 мПа
	Ударна міцність (DIN EN ISO 179-1/1eU	10–15 кДж/м².
	Твердість (Шор D, DIN ISO 7619):	84 ± 3
	Адгезійна міцність (DIN EN ISO 4624)	12 МПа.
	Зносостійкість (Taber Test, DIN ISO 9352, H18, 1 кг, 1000 об.)	1,2 г / 0,8 см³
Об'ємна усадка при затвердінні	%	0,06 %.

Міцність на зсув (товщина матеріалу 1,5 мм, DIN EN 1465)
Сталь 1.0338 (піскоструминна обробка)		16 МПа
Нержавіюча сталь V2A (піскоструминна обробка):		17 МПа
Алюміній (піскоструминна обробка):		8 мПа
Оцинкована сталь:		12 МПа
Температурні показники
Термостійкість		від -40 °C до +160 °C (короткочасно до +180 °C)
Температура склування (Tg, після затвердіння при кімнатній температурі, DSC):		~ +50 °C.
Температура склування (Tg, після термообробки при 120 °C, DSC):		~ +75 °C.
Теплостійкість при вигині (DIN EN ISO 75-2)		+62 °C
Теплопровідність (DIN EN ISO 22007-4)		0,7 Вт/(м·К).
Теплоємність (DIN EN ISO 22007-4)		1,17 Дж/(г·К).
Електричні параметри
Електростійкість DIN EN 62631-3-1		8,4·10¹⁶ Ом·м
магнітний		так
Термін придатності		24 місяці
Сертифікації / Норми • American Bureau of Shipping (ABS): Сертифікація дизайну продукту. • ISSA Code: 75.510.01. • IMPA Code: 812955/56.

Толщина нанесенного слоя в мм
Расход кг/м2	1 мм	1,5 мм	2 мм	2,5 мм	3 мм	3,5 мм	4 мм	4,5 мм	5 мм
Расход кг/м2	1,6	2,25	3,0	4,00	4,80	5,60	6,40	7,2	8,00

Видео TDS .MSDS

Копіювання матеріалів заборонено (c) ТОВ "АЛ.С."1992-2026
