Сталь - Компанія АЛС-промислова хімія WEICON (Вайкон)

Компанія "АЛ.С."

UA | RU

Go to content

Main menu:

Сталь

ru > Холодная сварка

«Холодная сварка» Стальной ремонтный стержень

WEICON Repair Stick Steel.

Ремонтные стержни -легки в использовании: отрезал, размял, применил

Имеют термостойкость от -50 С до +120С(кратковременно до +150С)

______________

WEICON Repair Stick Steel (сталь) -специально для быстрых и прочных ремонтов и склеивание стальных и других материалов

Ремонт внешних повреждений на машинных частях, ремонт резервуаров(емкостей , баков, цистерн) трубопроводов, ремонт судов, насосов. Универсальная ремонтная смесь, легкая в использовании в быту.

Ремонтный стержень очень прост в обращении:перед началом работ надо освободить стержень от внешней обертки,отрезать то количество,которое Вам понадобиться для проведения ремонтных работ.

Имеет сертификат NSF на питьевую воду

Преимущества Применение Предварительная подготовка. Инструкция

Удобная фасовка в виде брикета, от которой легко отделяется необходимое количество материала.
Время в схватывания –10 минут, функциональное отверждение – в течение часа, набор полной прочности- в течение 24 часов.
Легко разминается.
Не желтеет под действием света
Образует соединение со стеклопластиками, металлами, деревом, бетоном, керамикой

Специально для быстрых и особо прочных ремонтных работ и склеивания металлических деталей. Для улучшения внешнего вида трещин, отверстий, пробоин, протечек и поврежденных поверхностей на:

деталях машин
баках и трудопроводах
балконных ограждениях и лестничных площадках
сорванной резьбе

Ремотный стик сталь применяется также, как универсальное решение при многих других задачах в быту и домашнем хозяйстве.

Хорошенько размять используемый кусок до однородной массы,ее разогрев при этом свидетельствует о проходящей реакцией.при этом рекомендуется,для более качественного склеивания заблаговременно очистить и обезжирить поверхность (например , очистителем WEICON Cleaner S)на которую Вы планируете нанести ремонтный состав.

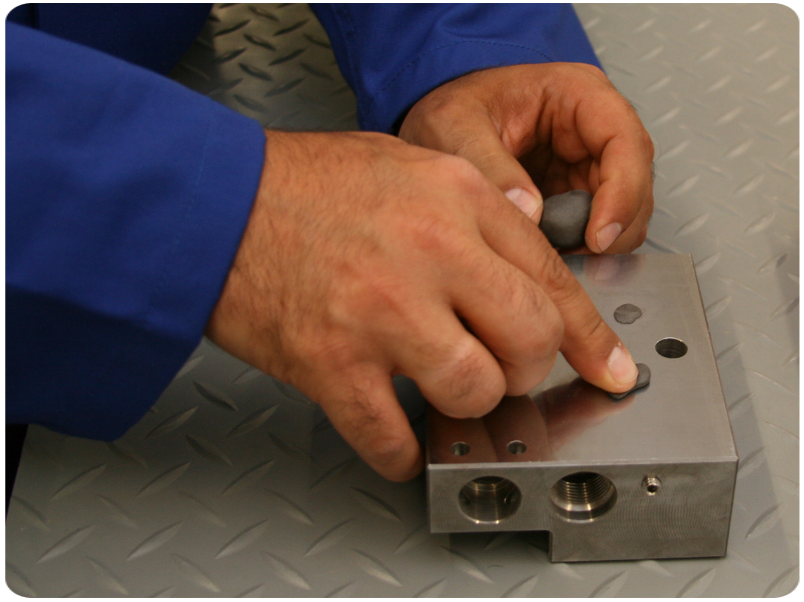

После проведения всех подготовительных операций можно смело наносить на поверхность которую Вы планируете склеить или восстановить.

Высокая прочность может быть достигнута с помощью дополнительной обработки поверхности, такой как придание поверхности шероховатости с помощью обработки

пескоструем.

Ремонтный стик предназначен для восстановления зазора максимальным размером в 15 мм за один рабочий процесс.

Время жизнеспособности указано при применении 25 гр. стика при комнатной температуре. При использовании большего количества ремонтного стика за один раз, в связи с типичной реакцией эпоксидной смолы происходит выделения тепла и время жизнеспособности смеси уменьшается.

Если температура увеличивается на +10°С, то время жизнеспособности уменьшается в два раза. При температуре +5°C реакция не происходит.

Типовые физические характеристики
Основа	Эпоксидная смола напол. металлом, пастообразная
Жизнеспособность для 25гр смеси при 20 °С	4 мин
Плотность смеси	2,0 г / см³
Рабочая температура	+10 до +35°C
Температура затвердевания	+6 до +40°С
Цвет после затвердевания	темно-серый
Макс. толщина зазора *²	15 мм
Отпускная прочность (35% при 20°C)	10 мин.
Механическая нагрузка (50% при 20°C)	1 ч
Финальная прочность (100% при 20°С)	24 ч.
Давление (DIN 53281-83)	80 Н/мм²
Прочность по Шору	75
Среднее знач.прочности на сдвиг(7дней/+20°С) DIN 53283	4,1 Н/мм² (сталь после пескоструя)
Устойчивость к температурам	-50 до +120 °C (кратк.вр. +150°C)
Теплопроводимость (ASTM D 257)	0,60 W / mK
Линейная усадка *³:	0,5 mm/m - приблизительно. 0,05 %
Электроустойчивость (ASTM D 257)	5•10¹¹ Ohm/см
Коэффициент расширения при нагревании (ISO 11359):	30-40 x 10^-6 K^-1
1 Для обеспечения более простой и удобной работы при низкой окружающей температуре стики должны быть нагреты до комнатной температуры (20°C) перед применением 2 Максимально 15 мм за процедуру *3 Измерения проводились на отливке размером 900 x 75 x 10 мм после выдерживания в течении 7 дней при +20°C
