WEICON Ceramic НС 220 - Компанія АЛС-промислова хімія WEICON (Вайкон)

Компанія "АЛ.С."
UA    |       RU

Go to content

Main menu:

WEICON Ceramic НС 220

ru > МЕТАЛЛОПОЛИМЕРЫ

WEICON Ceramic HC 220 (Plastic Metal)
текучий | с керамическим наполнителем | защита отизноса | покрытие поверхности | термостойкость до
+220 °C |

______________

Система на основе эпоксидной смолы WEICON Ceramic HC 220 обладает высокой износостойкостью и служит защитой от износа при высоких нагрузках поверхности.
Он температуроустойчивый до +220 °C, текучий, с керамическим наполнителем, химически стойкий и обладает высокой адгезией. Ceramic HC 220 очень
легко наносится кистью и может использоваться на больших участках. Система на основе эпоксидной смолы не поддается коррозии, является антимагнитной
и отвердевает практически без усадки. Продукт может быть использован в машиностроении и производстве комплектного промышленного оборудования, в
приборостроении и во многих других отраслях промышленности, где высокие температурные нагрузки являются неотъемлемой составляющей рабочего процесса.

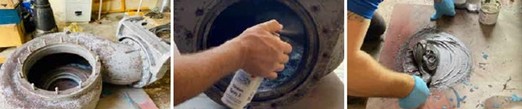

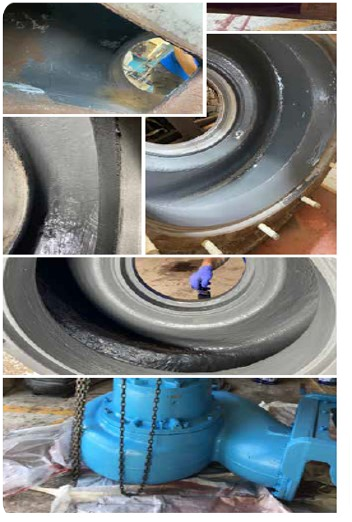

Ремонт насоса в отводе сточных вод



1.Очистка аэрозольным очистителем WEICON S
2.Пескоструйная обработка и повторная очистка WEICON S
3.Нанесение WEICON HB 300 для восcтановления геометрии и в качестве финиша WEICON Ceramic HC 220 как окончательное покрытие


Типовые физические характеристики
Металлополимер в жидком состоянии
Наполнитель
эпоксидная смола,
наполненная
минералами (карбид
кремния,силикат циркония)
Состояние
текучий
Цвет
темно-серый
Применение
Температура обработки
+15°C до +40°C
относительная влажность воздуха
< 85 %
Температура компонентов
>3 °C выше точки росы
Пропорции смешивания
Соотношение компонентов смеси по весу
100:10
Соотношение компонентов смеси по объему
100:16
Вязкость смеси при +25 °C
~30.000 мПa·с
Плотность смеси
1,7 г/см³
Расход      Толщина слоя 1,0 мм
1,7 кг/м²
Макс. толщина слоя
10 мм
Полимеризация
Жизнеспособность        при 20 °C, 500 г смеси
~45 мин
Ручная прочность          (35 % прочности)
~4 ч
Может подвергаться механической            (80 % прочности)
нагрузке после
~6 ч
Конечная прочность                                     (100 % прочности)
~10 ч
Усадка
0,14 %
Механические свойства- определены после отверждения при комн.темп. 24ч + 60 °C 24ч
Предел прочности при растяжении             DIN EN ISO 527-2
51 мПа
Относительное удлинение при                    DIN EN ISO 527-2
разрыве (растягивание)
0,8 %
Модуль Юнга (растяжение)                          DIN EN ISO 527-2
5300-7000 мПа
Прочность на сжатие                                     DIN EN ISO 604
160 мПа
Прочность на изгиб                                        DIN EN ISO 178
83 мПа
Твердость по Шору (шкала D)                       DIN ISO 7619
85±3
испытание по Таберу                                     DIN ISO 9352 (H18,
                                                                        1 kg, 1000 Umdr.)
0,19 g / 0,11 cm³
Тяговое усилие
Сталь 1.0338 после пескоструйной обработки
15 мПа
Нержавеющая сталь V2A после пескоструйной
обработки
12 мПа
Алюминий, подвергнутый пескоструйной обработке
8 мПа
Горячеоцинкованная сталь
5 мПа
Температурные показатели

Устойчивость к температурам
-35°C до +220°C
Тg после отверждения при                              (DSC)
комнатной температуре
~50 °C
Tg после термической обработки                   (DSC)
(при 120 °C)
130 °C
Формоустойчивость при нагревании DIN EN ISO 75-2
+130* °C
Коэффициент теплового  расширения         ISO 11359
70·10^-6K^-1 1/
m·K
Электрические показатели
магнитный
нет
Толщина нанесенного слоя в мм
Расход
кг/м2
1 мм1,5 мм2 мм2,5 мм3 мм3,5 мм4 мм4,5 мм5 мм
1,72,553,404,255,105,956,87,658,5
Відео TDS .MSDS Заказ



Копіювання матеріалів заборонено (c) ТОВ "АЛ.С."1992-2024
  • facebook
Back to content | Back to main menu
